Trunk를 이용한 서로 다른 VLAN 라우팅으로 통신 가능한 네트워크를 구성하려고 한다.
1. 장비 배치하기
먼저, 문제에 나와있는 구성도처럼 장비를 배치한다.
2. 스위치 인터페이스 설정
vlan 10을 만들고 VLAN10이라고 이름을 붙이고, 마찬가지로 vlan 20을 만들어 VLAN20이라고 이름을 붙인다.
show vlan을 치면 전체 VLAN이 보인다.
vlan 1은 기본적으로 가지고 있는 것이고, vlan 10과 vlan 20이 새로 생성된 것을 알 수 있다.
각 인터페이스 모드에 들어와 fa0/1은 vlan 10, fa0/2는 trunk, fa0/3은 vlan 20과 연결시킨다.
3. 라우터 인터페이스 설정
fa0/0 인터페이스 모드에 들어가 no shutdown을 쳐서 열어준다.
각각의 vlan에 해당하는 서브 인터페이스에 들어가 vlan 10과 vlan 20을 할당하고, 각각의 IP주소를 할당한다.

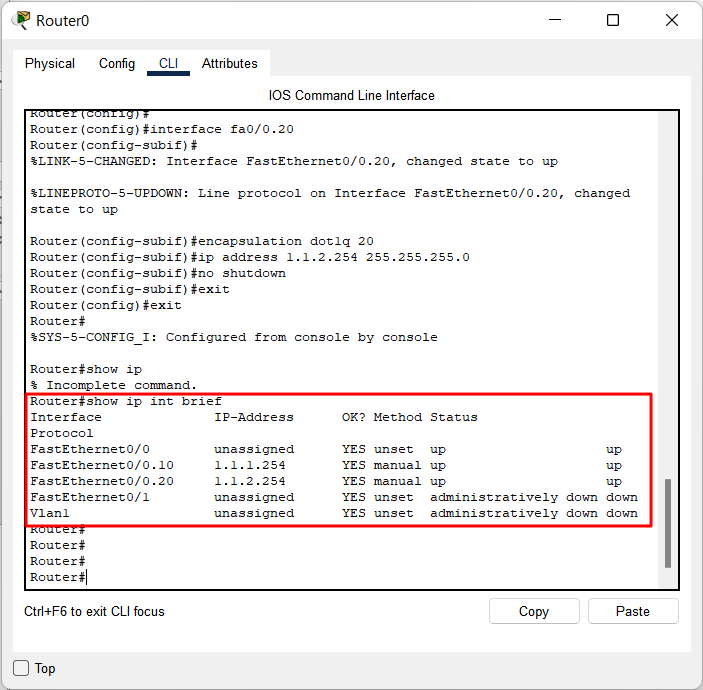

show ip int brief을 치면 각각의 포트에 할당된 IP주소를 확인할 수 있다.
4. PC 설정
PC0과 PC1의 IP주소를 static으로 할당한다.
서로 다른 네트워크간의 통신이 필요하므로 default gateway까지 반드시 설정해야 한다.
5. 네트워크 통신 확인하기
PC0에서 PC1로 통신이 되는지 확인하기 위해 PC0에서 PC1의 IP주소를 입력한다.
PC0의 prompt command창에 ping 1.1.2.1을 입력하면 패킷이 전달되는 것을 확인할 수 있다.
마찬가지로 PC1에서 PC0으로 통신이 되는지 확인하기 위해 PC1에서 PC0의 IP주소를 입력한다.
PC1의 prompt command창에 ping 1.1.1.1을 입력하면 패킷이 전달되는 것을 확인할 수 있다.
이로써 PC0과 PC1간의 통신이 잘 이루어지는 것을 알 수 있다.
두 PC간의 통신이 라우터를 거쳐서 일어나는지를 확인하기 위해 라우터에서 PC0과 PC1을 통해 통신할 수 있는지 확인한다.
라우터에서 PC0과 PC1의 IP주소를 각각 입력하면 통신이 잘 이루어지는 것을 알 수 있다.
